Глиноземное короткое волокно состоит в основном из глинозема и кремнезема, и в нем используется ведущий в мире процесс приготовления «золь-гель». Его эксплуатационные характеристики находятся на ведущем международном уровне, оно обладает превосходной гибкостью, огнестойкостью и теплоизоляционными свойствами.
Температура эксплуатации α-Al₂O₃ волокна составляет до 1400℃-1800℃; после обработки жидким азотом (- 196℃) в течение 24 часов, прочность не снизилась.
Сохранение прочности волокна после 24 часов погружения в 10% щелочной раствор: NaOH--40%; KOH--65%; NH₄OH--95%; Сохранение прочности волокна после 24 часов погружения в 10% раствор кислоты: HCl--96%; H₂SO₄--95%; HNO₃--96%; H₃PO₄--95%.

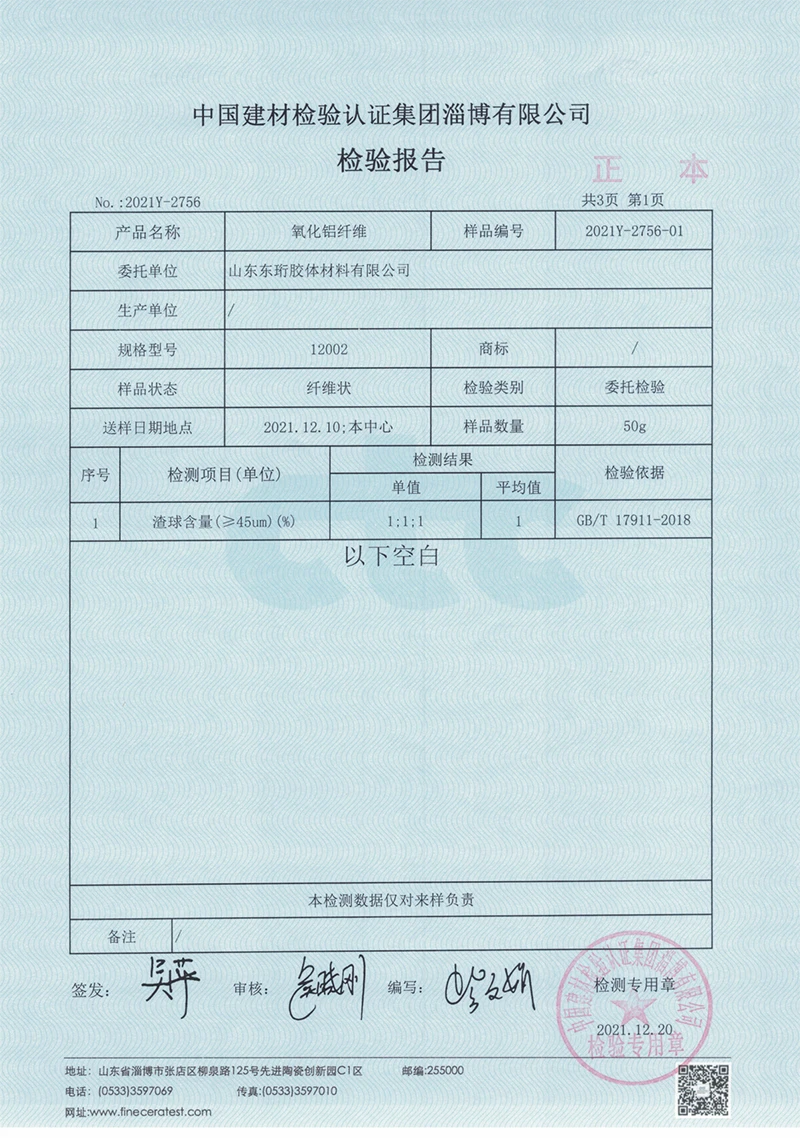

Наши волокна не содержат шлаковых шариков (≥45μm), что позволяет в определенной степени повысить прочность волокон, и в то же время, поскольку теплоизоляция и огнеупорность волокон обратно пропорциональны содержанию шлаковых шариков, чем меньше содержание шлаковых шариков, тем выше показатели теплоизоляции и огнеупорности.
Сопротивление глиноземного волокна уменьшается с повышением температуры, а при температуре выше 600℃ сопротивление имеет тенденцию быть постоянным; диэлектрическая проницаемость и диэлектрические потери глиноземного волокна в основном стабильны при высокой температуре, что подходит для изготовления высокотемпературных волнопрозрачных материалов.
Волокна обладают высокой гибкостью и не ломаются во время процесса иглоукалывания.
Регулируя химический состав и процесс термообработки, можно получать продукты с различными свойствами, отвечающие различным требованиям.
| Тип продукта | Тип 72-F | Тип 72-M | Тип 85 | Тип 95-M | Тип 95-N | |
|---|---|---|---|---|---|---|
| Химический состав AI₂O₃：SiO₂（%） | 72-75:25-28 | 72-75:25-28 | 85-88:12-15 | ＞95:＜5 | ＞95:＜5 | |

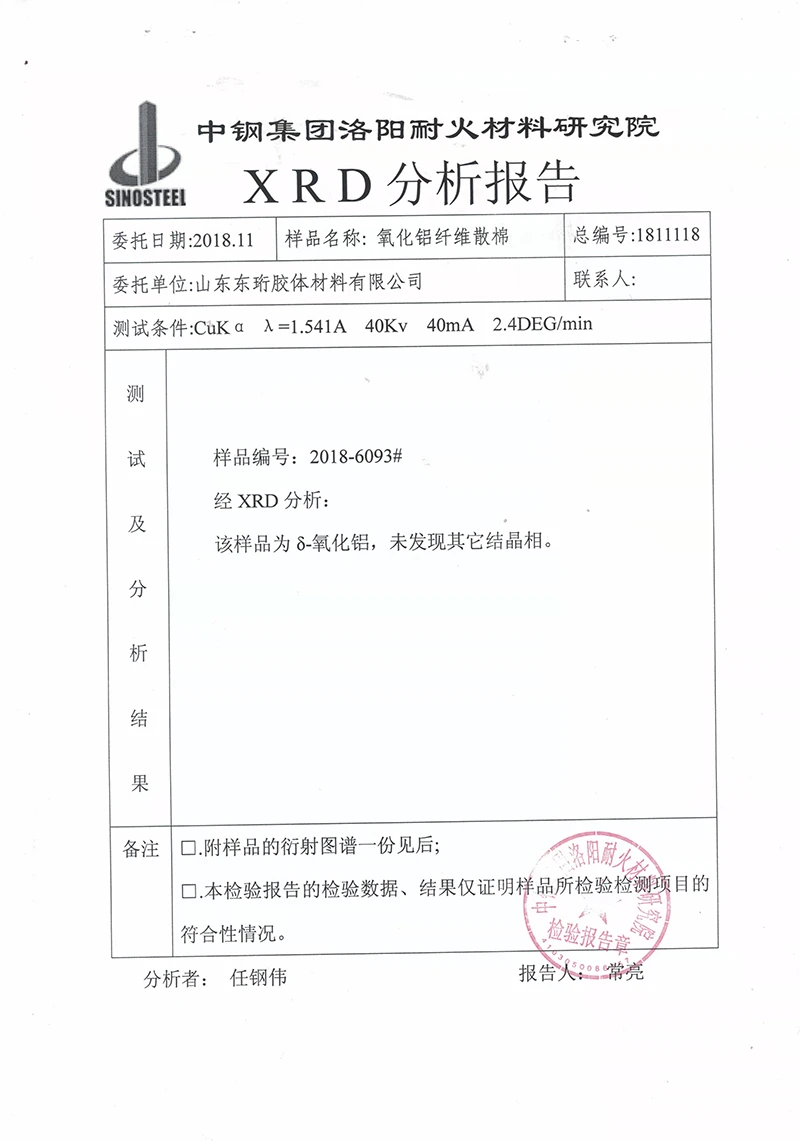

| Минеральная структура | δ-AI₂O₃ or γ-AI₂O₃ | Муллит | Муллит+α-AI₂O₃ | γ-AI₂O₃ | α-AI₂O₃ | |
| Классификация Температура（℃） | 1600 | 1600 | 1800 | 1600 | 1800 | |
| Расплавленная точка （℃） | ＞1800 | ＞1800 | ＞1800 | ＞2000 | ＞2000 | |
| Плотность （g/cm³） | 3.1 | 3.1 | 3.2 | 2.8 | 3.4 | |
| Средний диаметр волокон（μm） | 5.5-7.5 | 5.5-7.5 | 4-7 | 3-4 | 3-4 | |
| Содержание выстрела （%） | ≥45μm | 0-2 | 0-2 | 0-2 | 0-2 | 0-2 |
| Примеси（%） | ＜0.5 | ＜0.5 | ＜0.5 | ＜0.5 | ＜0.5 | |
| Прочность на разрыв мононити （MPa） | ≥1200 | ≥1000 | — | — | — | |
| Модуль упругости при растяжении мононити（GPa） | ≥100 | ≥100 |
— | — | — | |

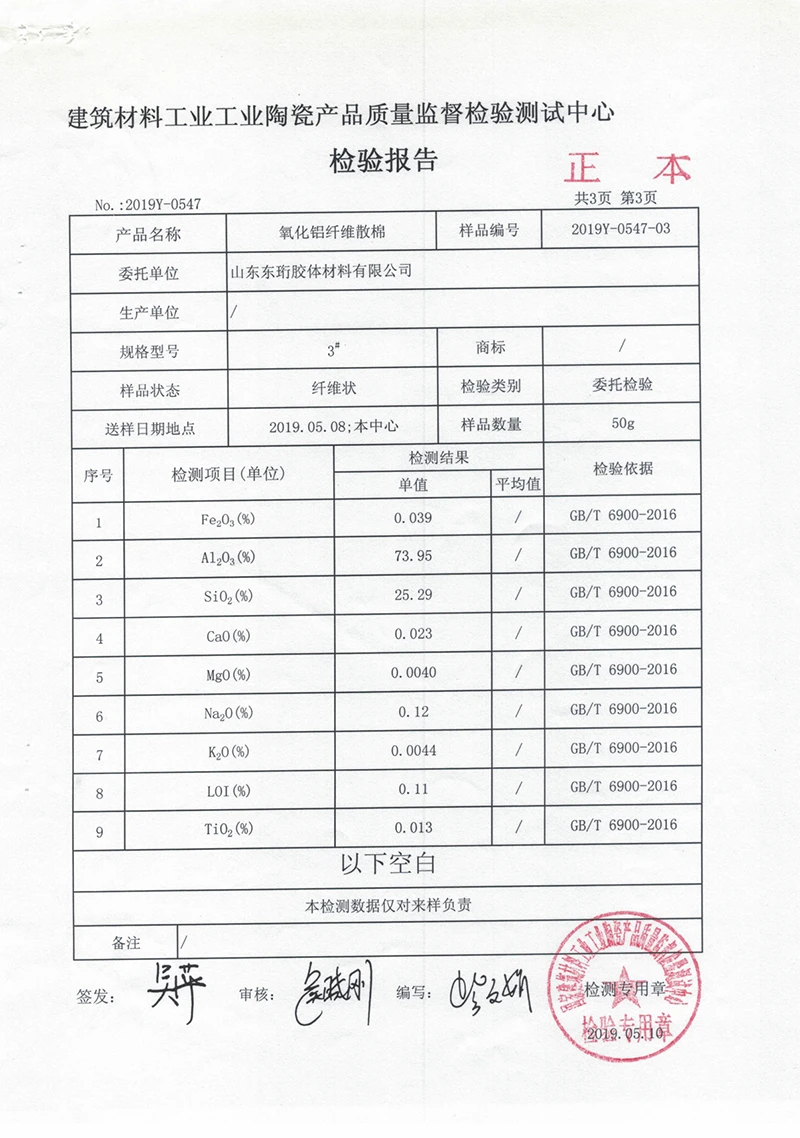

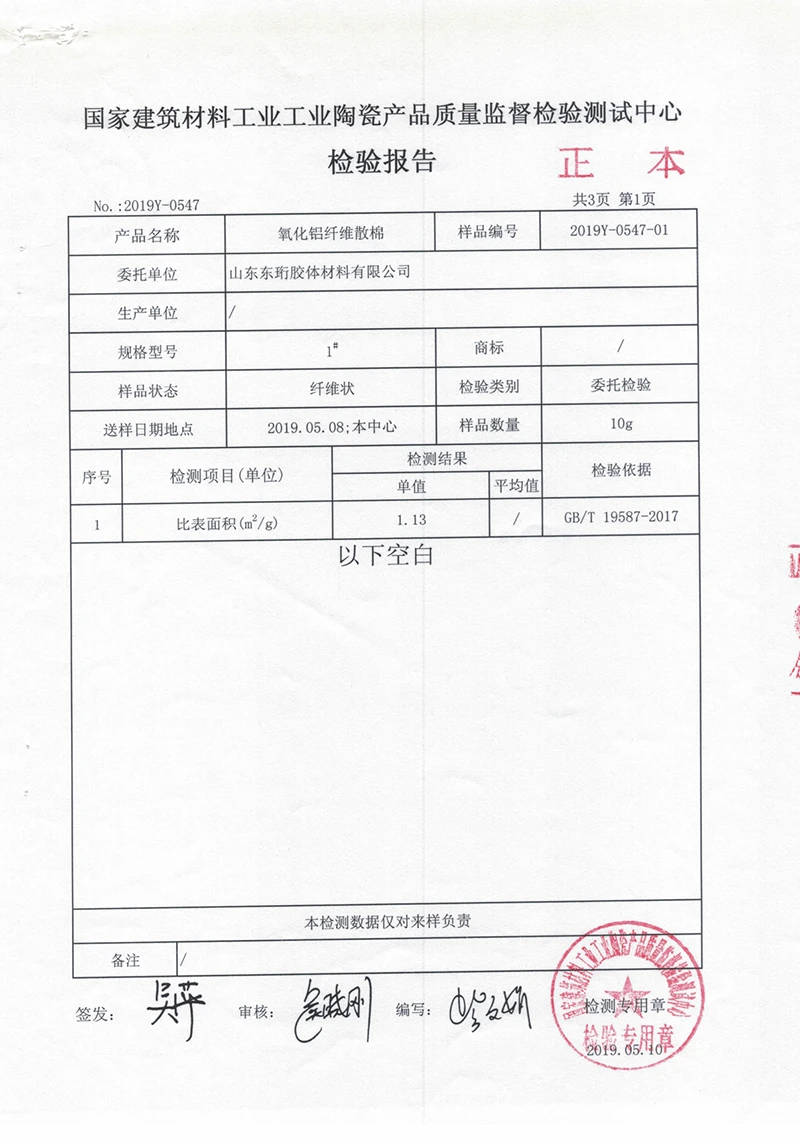

Химический состав поликристаллического глиноземного волокна типа 72: содержание Al₂O₃ составляет 72%-75%, содержание SiO₂ составляет 25%-28%, а содержание других примесей, таких как Fe и Na, составляет менее 0,5%. Под микроскопом можно визуально наблюдать, что диаметр волокна равномерный, без шлаковых шариков, и диаметр волокна может стабильно контролироваться на уровне 5,5-7,5 мкм. Прочность мононити ≥ 1000 МПа, и все показатели могут достигать международного передового уровня.
Микроструктура: под сканирующим электронным микроскопом поверхность поликристаллического глиноземного волокна гладкая и плотная, без отверстий и трещин. Это указывает на то, что внутренняя связь волокна плотная, и нет очевидной границы зерен.
 |
 |
 |
| SEM волокна DH после термообработки при 1200 °С | SEM волокна DH после термообработки при 1400 °С | SEM волокна DH после термообработки при 1600 °С |
*ОБЯЗАТЕЛЬНЫЕ ПОЛЯ
Nick Phone/Whatsapp+8613365462053
Allen Phone/Whatsapp+8615314310616
Sunyan Phone/Whatsapp+8618678685452
Copyright © 2025 Shandong Dongheng Sinofibre New Material Co, Ltd Все права защищены
Разработано HUISHANG MEDIA
