Глиноземное непрерывное волокно

Глиноземное непрерывное волокно состоит из глинозема и кремнезема в качестве основного компонента, и готовится золь-гель процессом. Оно может быть использовано при высокой температуре выше 1000℃ в течение длительного времени. Оно может быть соткано в мягкую ткань, как волокнистый канат и волокнистая ткань. Он также может быть использован для изготовления многих видов композитных материалов, а его форма удобна и гибка. Это развивающаяся высокотехнологичная отрасль и разнообразные материалы, остро необходимые в таких высокотехнологичных областях, как авиация, аэрокосмическая промышленность и новое оружие для национальной обороны.
В соответствии с различным содержанием глинозема, наши модели продуктов делятся на: AF17, AF18 и AF19.

Получить предложение Свяжитесь с нами

Характерные черты

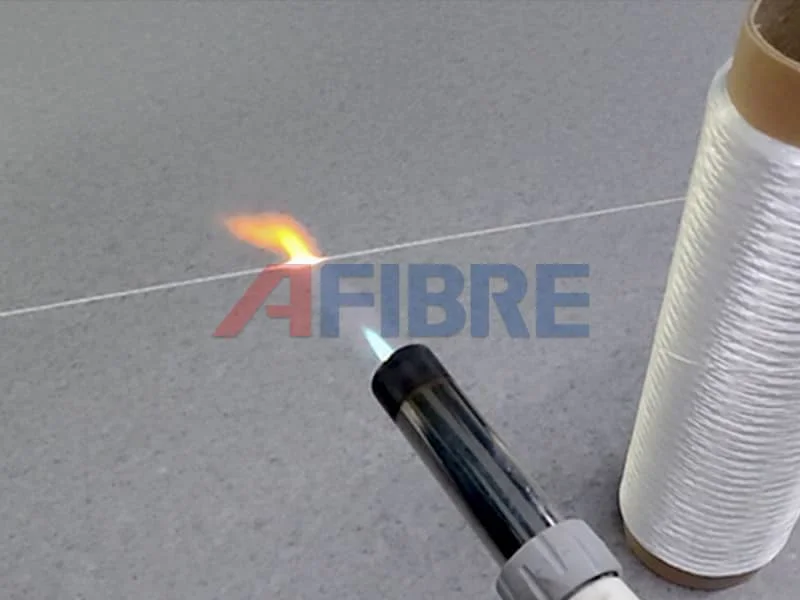

Отличная устойчивость к высоким и низким температурам

Температура эксплуатации α-Al₂O₃ волокна составляет до 1600℃, а муллитового волокна - до 1400℃. После обработки жидким азотом (- 196℃) в течение 24 часов, прочность не снизилась.
Отличные электрические свойства и электроизоляция

Сопротивление глиноземного волокна уменьшается с повышением температуры. Выше 600℃, сопротивление имеет тенденцию быть постоянным, диэлектрическая проницаемость и диэлектрические потери глиноземного волокна в основном стабильны при высокой температуре и подходят для высокотемпературных материалов для передачи волн.
Устойчивость к кислотам и щелочам

Сохранение прочности волокна после замачивания в 10% растворе щелочи в течение 24 часов: NaOH -- 40%; KOH--65%; NH₄OH--95%; Сохранение прочности волокна после замачивания в 10% растворе кислоты в течение 24 часов: HCl -- 96%; H₂SO₄--95%; HNO₃--96%; H₃PO₄--95%.
Отличная гибкость

При комнатной температуре глиноземное волокно можно согнуть 1400 раз, после высокотемпературной обработки при 1000 ℃, его можно согнуть еще 60 раз.
Хорошая теплоизоляция

Устройство из глиноземного непрерывного волокна имеет температуру горячей поверхности 800 ℃ и температуру холодной поверхности 278 ℃; когда температура горячей поверхности составляет 1000 ℃, температура холодной поверхности составляет 388 ℃.
Сильная конструкция

Регулируя химический состав и процесс термообработки, можно получать изделия с различными свойствами, отвечающими различным потребностям применения.

Таблица индексов производительности

Производительность	AF17	AF18	AF19
Химический состав（wt.%）	72 AI₂O₃+28 SiO₂	85 AI₂O₃+15 SiO₂	≥99 AI₂O₃
Кристаллическая фаза	γ-AI₂O₃,+Аморфный	α-AI₂O₃+Муллит	α-AI₂O₃
Расплавленная точка （℃）	1800	1800	2000
Температура непрерывного использования（℃）	≥1200	≥1300	≥1100
Диаметр мононити（μm）	9-12	11-14	11-14
Плотность （g/cm³）	3.0	3.4	3.9
Текс（g/1000m）	67/ 200	100/167	100/167
Прочность на разрыв мононити（MPa）	≥2.0	≥2.0	≥3.0
Модуль упругости при растяжении мононити（GPa）	≥170	≥240	≥330
Диэлектрическая проницаемость@9.5GHz	3.2	3.8	4.7
Тангенс потерь@9.5GHz	0.005	0.005	0.007

Тест на производительность

Волокно AF17

Волокно является микрокристаллическим поликристаллическим（γ-AI₂O₃+Amorphous), диаметр 9-12μm. Прочность на растяжение при комнатной температуре может достигать более 2,0GPa, а температура эксплуатации составляет более 1200℃. Он имеет хорошую устойчивость к высоким температурам и сопротивление ползучести.

Волокно AF18

Волокно находится в микрокристаллическом состоянии（ α- AI₂O₃+ муллит), диаметр 11-14μm. Прочность на растяжение при комнатной температуре может достигать более 2,0GPa, а температура эксплуатации составляет более 1300℃. В настоящее время алюмооксидное волокно имеет лучшее сопротивление ползучести. При температуре ниже 1100℃ прочность практически не изменяется. При 1200℃ сохраняется более 90% прочности при комнатной температуре, а при 1300℃ сохраняется более 80% прочности при комнатной температуре.

Волокно AF19

Волокно находится в микрокристаллическом состоянии（ α- AI₂O₃), диаметр 11-14 мкм. Прочность на растяжение при комнатной температуре может достигать более 3,0Gpa, а температура эксплуатации составляет более 1000℃. Высокая прочность при комнатной температуре, хорошие механические свойства, могут быть использованы в качестве композитной арматуры, но плохое сопротивление ползучести при высокой температуре.

Применение продукта

Аэрокосмическая отрасль

Глиноземное непрерывное волокно может использоваться для гиперзвуковых летательных аппаратов, кожухов антенн и кожухов радиолокационных станций. Использование алюмооксидного непрерывного волокна в качестве материала нового поколения с более высокими температурными требованиями стало тенденцией. Европейские и американские страны уже применяют этот материал для космических челноков, межзвездных кораблей и оружейного оборудования, которые могут играть хорошую роль в термостойкости и теплоизоляции.

Промышленные огнеупорные материалы

Алюмооксидные короткие волокна могут использоваться при температурах от 1200 ℃ до 1800 ℃. Волокнистые изделия из них, такие как волокнистые одеяла, войлок, бумага, модули и фасонные детали, имеют низкую плотность и теплоемкость, низкую теплопроводность и хорошую стойкость к тепловому удару. Они также могут непосредственно использоваться в качестве изоляционных наполнителей для высокотемпературных печей, таких как боковые стенки, крыши и двери печей, а также в качестве изоляционных уплотнений для высокотемпературных компонентов.
